Переходник-насадка: Термокамера-Кламп для сигаретного дымогенератора

Переходник-насадка предназначен для установки "бездымного" Дымогенератора сигаретного типа в штатное отверстие для эжекторного дымогенератора.

Данный переходник появился по запросам пользователей термокамер, которые используют камеру без подстолья на колесах. Им не удобно крепить Сигаретный дымогенератор ЕМКОЛБАСКИ в назначенное при разработке дымогенератора канализационное отверстие снизу камеры.
Да, без подстолья под термокамерой сделать это не возможно.
Но скоро мы представим новую модель термокамеры, где штатное кламповое крепление для Сигаретного дымогенератора будет сбоку - там, где сейчас большая труба для Эжекторного не герметичного дымогенератора.

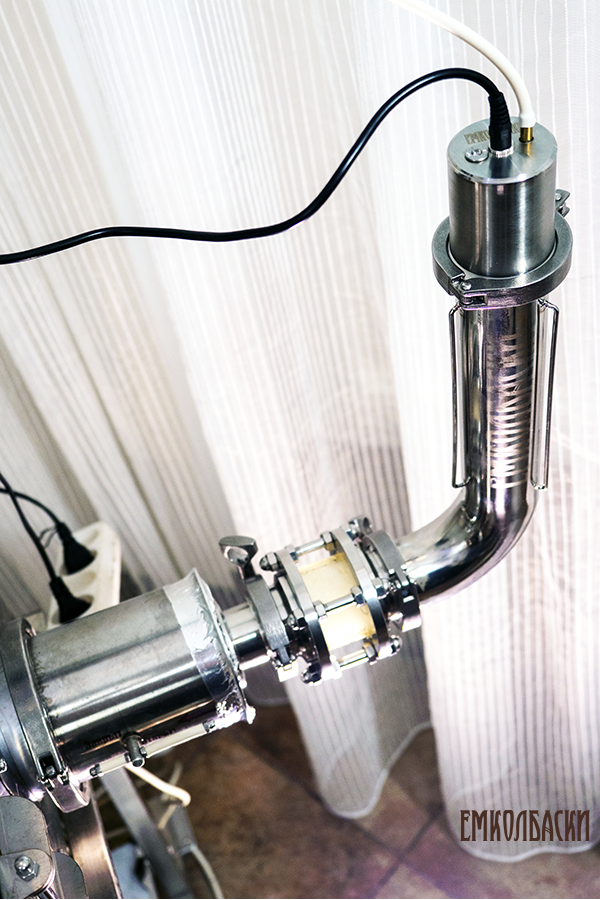

Для тех, кто уже имеет термокамеры и хочет крепить Сигаретный "бездымный" дымогенератор к требу от Эжекторного "сапогового" дымогенератора, и был придуман этот переходник-насадка.

Внимание,  само место прикрепления к трубе для "сапогового" дымогенератора не герметично!
Оно требует самостоятельной герметизации собственными силами.
Я использовал силиконовую трубочку для герметизации шлиц, подмотал фум-лентой на оси клапана и загерметизировал там, где сочился дым термостойким герметиком.

При разработке способа подключения сигаретного дымогенератора к термокамере ЕМКОЛБАСКИ мы определили идеальное место для установки - это сливной канализационный кран, который встроен в дно термокамеры. Его положение не изменялось во всех обновлениях моделей термокамер за прошедшие годы с 2018г., с самого начала их производства.

Рекомендуемое нами, производителем "бездымных" дымогенераторов ЕМКОЛБАСКИ, подключение к одноименной термокамере - это подключение через канализационное отверстие.
Такое соединение будет герметичным, и не нужно дополнительно герметизировать кламповое соединение для эжекторного дымогенератора, который сам и его труба-переходник к нему не имеют задачи быть герметичными для дыма.

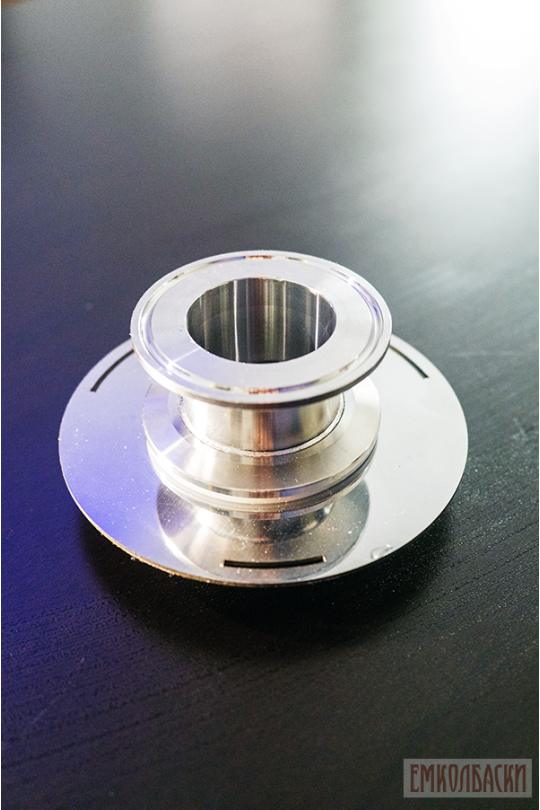

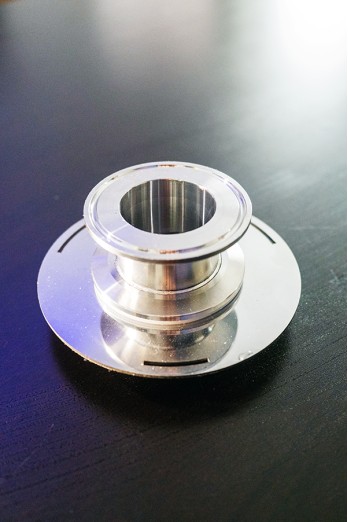

В комплекте вы получаете:
- переходную пластину,
- переходник с резьбы 32 мм на кламп 2 дюйма,
- контргайку 32 мм,
- силиконовую прокладку.

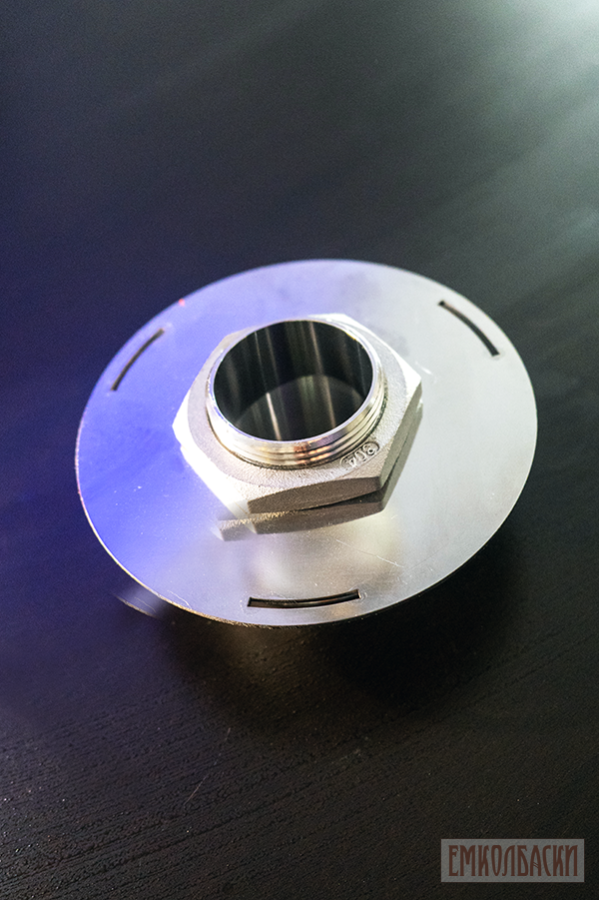

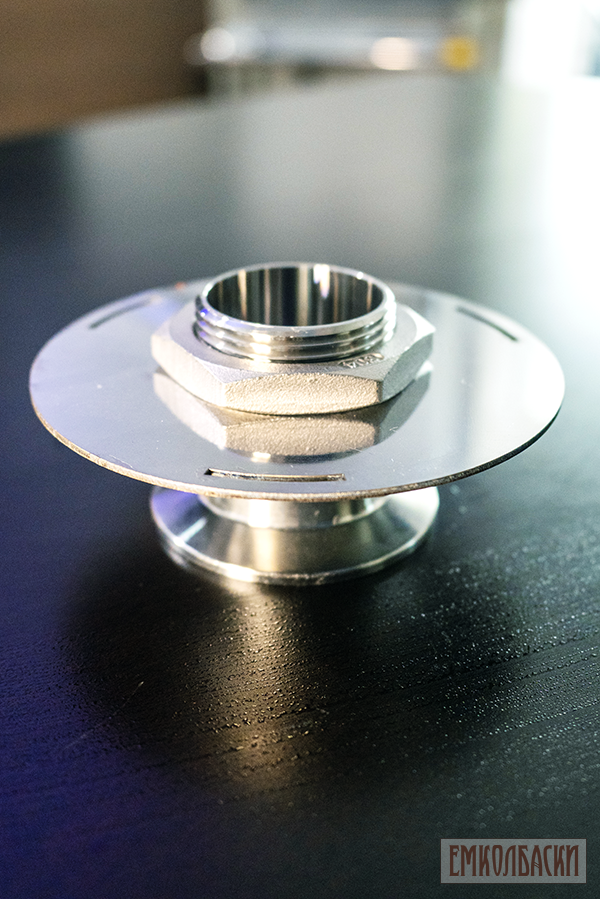

При получении открутите контргайку, вставьте резьбу в отверстие в пластине, установите прокладку и затяните гайку поверх прокладки. Переходник готов к использованию.
Совместите шлицы на пластине с выступами замковых шипов на трубе входа дыма термокамеры и поверните по часовой стрелке, конструкция будет готова к работе.
